Wahre Vergrößerung:
So ehrlich sollte Ihre Lupenbrille sein

Warum 3,5× auch
3,5× vergrößern sollte

Eine Vergrößerungsangabe ist eine technische Aussage. Sie sollte einen nachvollziehbaren Vergleich ermöglichen: Wie groß erscheint dieselbe Struktur mit der Lupenbrille gegenüber der Betrachtung ohne Vergrößerung unter festgelegten Bezugsbedingungen?

Dass angegebene und gemessene Werte voneinander abweichen können, zeigt eine unabhängige Laboruntersuchung aus dem Jahr 2013. Bei neun medizinischen Lupensystemen wurden unter anderem Vergrößerung und Sichtfeld geprüft. Einige der mit 2,5× bezeichneten Modelle erreichten dabei gemessene Werte zwischen 2,0× und 2,7×. Die Ergebnisse beziehen sich auf die damaligen Modelle; sie sind kein Urteil über heutige Produkte. Sie verdeutlichen aber, weshalb die Zahl allein keine ausreichende Vergleichsgrundlage ist. Zur Untersuchung von Neuhaus, Perrin und Lussi.

Designs for Vision bezeichnet seinen Anspruch an korrekte Vergrößerungsangaben als „True Magnification“: Die angegebene Vergrößerungsstufe soll der tatsächlich bereitgestellten optischen Vergrößerung entsprechen.

DESIGNS FOR VISION · TRUE MAGNIFICATION

Echte Vergrößerung.
Sichtbar im Vergleich.

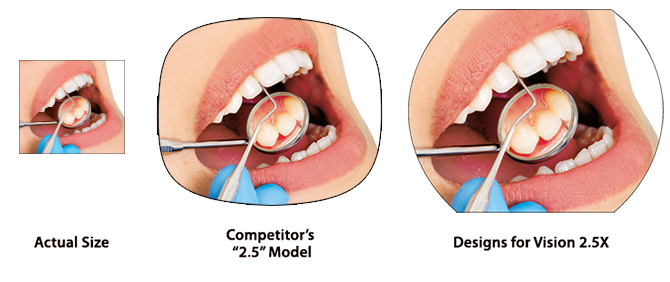

So illustriert Designs for Vision seinen Anspruch: dieselbe Behandlungssituation ohne Vergrößerung, durch ein als „2,5ד bezeichnetes Wettbewerbsmodell und durch die eigene 2,5×-Optik.

123

Ohne
VergrößerungWettbewerbsmodell
mit Angabe „2,5דDesigns for Vision
2,5×

HERSTELLERTEXT · AUS DEM ENGLISCHEN ÜBERSETZT

Echte Vergrößerung zählt!

Designs for Vision liefert seit 1961 echte Vergrößerung und ist es gewohnt, die Qualität zu bieten, die in der Zahnmedizin erwartet wird. Wir sind überzeugt: Ein 2,5×-Produkt sollte die Bildgröße tatsächlich auf das 2,5-Fache vergrößern. Obwohl manche Unternehmen behaupten, Vergrößerung sei nicht wichtig, ist sie die wichtigste Eigenschaft, um zahnmedizinischen Fachkräften besseres Sehen zu ermöglichen. Eine Lupe, die das Bild nur 2,0-fach vergrößert, verringert die Fähigkeit des Anwenders, Strukturen zu erkennen, um 25 Prozent.

Der Zweck der Vergrößerung ist es, ein Objekt größer erscheinen zu lassen. Designs for Vision bietet präzise Vergrößerung mit klarer Abbildung.

Bildgröße und Detailerkennbarkeit unterscheiden

Zur Prozentangabe im Herstellertext: Bei gleicher Bezugsdefinition ist eine 2,5×-Abbildung gegenüber 2,0× in Breite und Höhe um 25 Prozent größer. Umgekehrt bildet 2,0× gegenüber 2,5× um 20 Prozent kleiner ab. Ein entsprechender Gewinn oder Verlust an erkennbaren Details ist damit nicht nachgewiesen; dafür zählen auch Bildschärfe, Kontrast, Beleuchtung und Sehvermögen. Die dargestellte Gegenüberstellung ist eine Herstellerillustration, keine Messung heutiger Wettbewerbsprodukte.

Für Sie bedeutet das: Sie sollen Ihre Auswahl anhand einer optischen Leistung treffen können, deren Bedeutung klar ist. Eine höhere Modellzahl darf keine größere Vergrößerung suggerieren, als das System tatsächlich liefert.

Was Dioptrien aussagen –
und was nicht

Dioptrien und Vergrößerungsfaktor beschreiben unterschiedliche Eigenschaften.

Dioptrien geben die Brechkraft einer Linse an. Der Vergrößerungsfaktor beschreibt dagegen, wie groß ein Objekt durch ein optisches System gegenüber einer definierten Vergleichsansicht erscheint. Bei einfachen Lupen lässt sich unter festgelegten Bedingungen ein Zusammenhang zwischen Brechkraft und Vergrößerung berechnen. Medizinische Lupenbrillen bestehen jedoch aus mehreren optischen Elementen. Ihre Vergrößerung lässt sich deshalb nicht mit einer pauschalen Umrechnungsformel aus einer einzelnen Dioptrienzahl ableiten. Optische Grundlagen: MIT, University of Tennessee.

Eine fehlende Dioptrienangabe ist somit kein Beweis für eine erfundene Vergrößerung. Umgekehrt bestätigt eine Dioptrienzahl allein auch keinen bestimmten Vergrößerungsfaktor.

Die entscheidende Frage lautet: Kann der Anbieter erklären, welche Vergrößerung angegeben wird und wie sie bestimmt wurde? Bleibt diese Erklärung aus, fehlt Ihnen eine wesentliche Grundlage für den Vergleich.

Welchen Unterschied macht
eine höhere Vergrößerung?

Bei gleicher Vergleichsbasis ist der Unterschied zwischen 2,5× und 3,5× deutlich: Der Faktor steigt um 40 Prozent. Dieselbe Struktur erscheint damit in ihrer Breite und Höhe jeweils um 40 Prozent größer.

Das bedeutet allerdings nicht automatisch, dass Sie 40 Prozent mehr Details erkennen. Dafür sind auch Bildschärfe, Kontrast, Beleuchtung und Ihr eigenes Sehvermögen entscheidend.

Die Vergrößerung beantwortet also zunächst eine Frage: Wie groß erscheint das Detail? Wie gut Sie es beurteilen können, hängt von der Qualität und Anpassung des gesamten Systems ab.

Fünf Fragen
für einen aussagekräftigen Vergleich

1. Was bedeutet die angegebene Vergrößerung?Lassen Sie sich erklären, wie der Wert ermittelt wurde und welche Bezugsbedingungen gelten. Eine Modellbezeichnung ersetzt diese Auskunft nicht.
2. Für welchen Arbeitsabstand gelten die Angaben?Vergrößerung und Sichtfeld sollten zusammen mit dem vorgesehenen Arbeitsabstand betrachtet werden. Vergleichen Sie möglichst unter denselben Bedingungen.
3. Wie viel Überblick bleibt bei der gewünschten Vergrößerung?Prüfen Sie, ob Sie neben dem eigentlichen Detail genügend Umgebung sehen, um Ihre Instrumente sicher zu führen und sich im Arbeitsfeld zu orientieren.
4. Liegt der scharfe Bereich in meiner natürlichen Arbeitsposition?Erproben Sie die Lupenbrille in Ihrer üblichen Behandlungshaltung. Arbeitsabstand, Blickwinkel, Ausrichtung und gegebenenfalls Sehkorrektur müssen zu Ihnen passen.
5. Wie gut erkenne ich dieselben feinen Strukturen?Nutzen Sie beim direkten Vergleich dasselbe geeignete Testobjekt und möglichst dieselbe Beleuchtung. Beurteilen Sie Bildgröße, Schärfe und Kontrast auch am Rand des Sichtfelds. Eine solche Erprobung hilft bei der Auswahl; eine exakte Vergrößerungsmessung erfordert einen geeigneten Messaufbau.
